Производство решетчатого настила

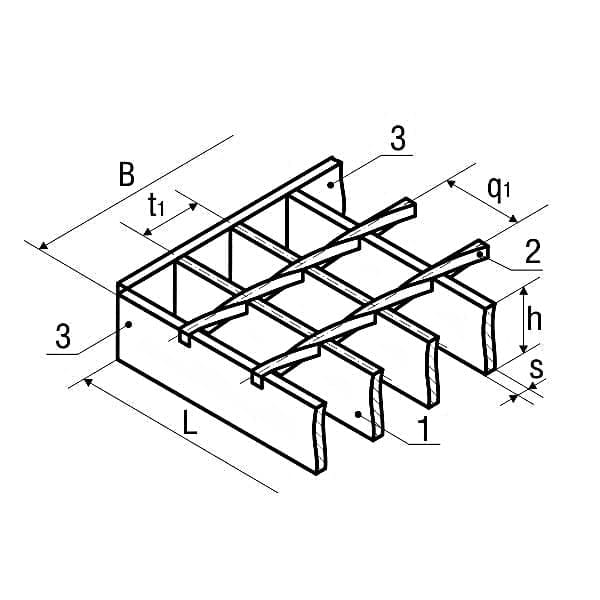

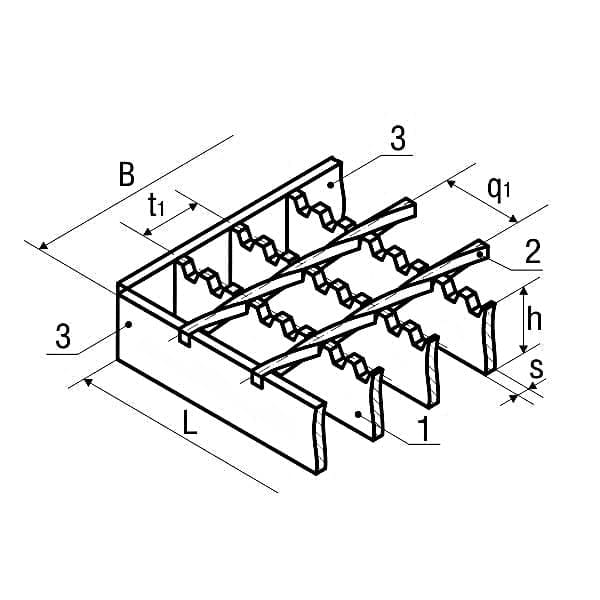

Сварной решетчатый настил

Сборная конструкция, состоящая из продольно ориентированных несущих стальных полос и прутов, соединённых между собой в местах пересечений сваркой.

Сварные решетки выпускают при помощи контактной сварки несущих полос со связующим прутом различного сечения под давлением порядка 1 000 кН. Основную нагрузку несут металлические полосы. Поперечные крученые пруты выполняют связующую функцию и обеспечивает высокую прочность.

Сварной решетчатый настил обладает чрезвычайно высокой жесткостью и многократно превосходит по этому показателю стальной лист и просечно-вытяжной лист, а также позволяет существенно снизить металлоёмкость покрытий площадок.

Технология производства

Сварной решетчатый настил производится на основе технологии электроплавки: связующие пруты взаимопроникают в несущие полосы, что делает конструкцию монолитной.

Этот результат достигается за одну фазу посредством концентрированного давления на каждую хону сварки и без присадки материала. Одновременно с этим происходит процесс точечной контактной сварки связующих элементов.

Области применения сварных настилов

Сварной решетчатый настил производится на основе технологии электроплавки: связующие пруты взаимопроникают в несущие полосы, что делает конструкцию монолитной.

Этот результат достигается за одну фазу посредством концентрированного давления на каждую хону сварки и без присадки материала. Одновременно с этим происходит процесс точечной контактной сварки связующих элементов.

Преимущества
  1. Высокая несущая способность

    благодаря эффективной конструкции

  2. Cнижение общей массы металлоконструкций объекта

    благодаря снижению снеговых нагрузок за счет ячеистой структуры настила с малой площадью поверхности по отношению к общей площади покрытия, а также благодаря собственным превосходным несущим свойствам

  3. Длительный срок эксплуатации

    при практически полном отсутствии текущих затрат за счет покрытия изделий горячим цинком

  4. Безопасность

    при применении в условиях эксплуатации объектов газо- и нефтепереработки и добычи благодаря эффективным противоскользящим свойствам в двух направлениях

  1. Безопасностью при эксплуатации в условиях снегопада

    благодаря ячеистой структуре покрытия из решетчатых настилов с практически 100%-ной проницаемостью для осадков, что предотвращает скапливание снега и образование наледи на площадках в любых погодных условиях

  2. Высокая производительность монтажа

    без использования сварки

  3. Эстетичный вид

    который создается светоотражающей поверхностью и оптическим эффектом, что позволяет применять настилы не только в качестве покрытий, но и использовать их в архитектурном оформлении зданий и сооружений в качестве ограждающих конструкций объектов

  4. Широкий спектр конструкторских решений

    изделия могут быть изготовлены из сварного решётчатого настила различных размеров и конфигураций ячейки

Этапы производства
Рекомендации по заказу

«При выборе Заказчиком типа сварного настила на основании своих технических условий необходимо учитывать эксплуатационные характеристики решеток. Необходимо принять во внимание, что максимальная длина и ширина ограничиваются размером несущей полосы в 6100 мм и длиной связывающего прута в 1000 мм. Таким образом, максимальные габариты настила ограничиваются размерами — 6100 х 1000 мм. Связывающий пруток служит для фиксации несущих полос и нагрузки не несет.

Выбор типа настила проводится с учетом несущих нагрузок в соответствии с данными предоставленными в ТАБЛИЦЕ НАГРУЗОК.

ВНИМАНИЕ! Чтобы избежать разрушения конструкции, необходимо правильно ориентировать настил! Несущая полоса должна концами опираться на опоры (балки, швеллера и т.д.). При неправильном ориентировании сварного настила, конструкция не будет выдерживать необходимые нагрузки.

Пример заказа сварного решетчатого настила:

Заказчику необходимо закрыть площадь размером 1250х3690 мм, где первый размер — 1250 мм — это расстояние между несущими элементами (опорами).

В этом случае размер несущей полосы будет равен 1250 мм (расстояние между опорами). Размер связующего прутка определяется исходя из максимально возможного стандартного размера — 1000 мм.

По условиям заказа для покрытия площади 1250х3690 мм необходим сварной настил:

  • 1250 х 1000 мм — 3 шт. (первый размер — 1 250 мм — несущей полосы, а второй — 1000 мм — размер связующего прутка);
  • 1250 х 690 мм — 1 шт. (первый размер — 1 250 мм — несущей полосы, а второй — 690 мм — размер связующего прутка).

Lorem ipsum

Сварной настил любой сложности

• Стандартные размеры и сварка под заказ. Устойчив к высоким нагрузкам, предотвращает скольжение. Поставка сварного настила высокого качества на объекты промышленного строительства и производства.

• Звоните — +375 214 43-40-05

Заказать сварной решетчатый настил в Беларуси можно напрямую у первого производителя – СООО «Новополоцкий завод технологических металлоконструкций».

Мы поставляем:

  • маты сварного решетчатого настила
  • решетки вырезанные и обрамленные в размер по Вашим размерам.
